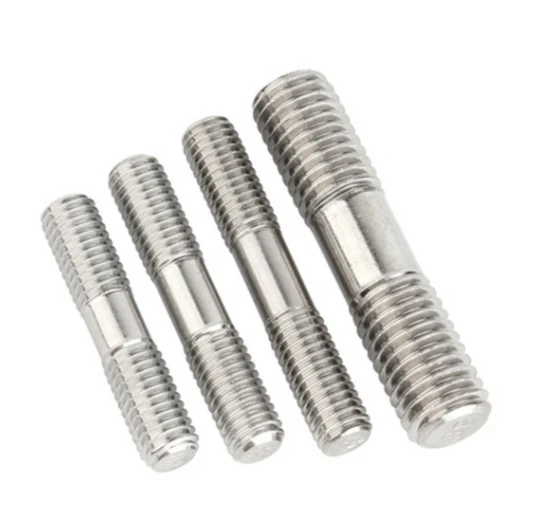

Solar Stud Double End Studs zanglamaydigan po'latdan

I. Standartlar va spetsifikatsiyalar

Ushbu mahsulot ko'p qirrali, o'zaro almashtirilishi va ishonchliligini ta'minlash uchun tegishli xalqaro va mahalliy fotovoltaik sanoat standartlariga qat'iy javob beradi. Asosiy ijro etuvchi standartlarga quyidagilar kiradi:

Xalqaro standartlar: ISO 898-1 (Uglerodli po'lat va qotishma po'latdan mahkamlagichlarning mexanik xususiyatlari), ISO 3506 (zanglamaydigan po'latdan yasalgan mahkamlagichlarning mexanik xususiyatlari), IEC 62715 (fotovoltaik modullar uchun xavfsizlik xususiyatlari);

Mahalliy standartlar: GB/T 901 (ikkita{1}}barcha uzunlikdagi tirgaklar), GB/T 3098.1 (uglerodli poʻlatdan mahkamlagichlarning mexanik xususiyatlari), GB/T 3098.6 (zanglamaydigan poʻlatdan mahkamlagichlarning mexanik xususiyatlari), GB/T 29319 (fotosurat tizimlarida qoʻllaniladigan texnik talablar);

Sanoat xususiyatlari: Fotovoltaik elektr stantsiyalari uchun IP65 va undan yuqori himoya darajasining qo'llab-quvvatlovchi talablariga javob beradi va tuz purkagich korroziyasi va yuqori{1}}past haroratli tsikl sinovlari kabi ekologik ishonchlilik sinovlaridan o'tgan.

II. Strukturaviy xususiyatlar

Mahsulot quyosh energiyasidan foydalanish stsenariylari uchun maxsus optimallashtirilgan, quyidagi asosiy xususiyatlarga ega bo'lgan integratsiyalashgan shakllantiruvchi tuzilmani qabul qiladi:

Ikkita{0}}uchli Teng{1}}uzunlik Dizayn: Ikkala uchidagi ip uzunliklari toʻliq mos keladi, bu ikkala uchida teng quvvat koʻtarilishini taʼminlaydi, fotovoltaik modullar va qavslar, qavslar va poydevorlar oʻrtasida nosimmetrik mahkamlashni taʼminlaydi, mahalliy kuchlanish kontsentratsiyasini oldini oladi;

Aniq ipning aniqligi: Iplar to'liq ip profili va silliq yuzasiga ega bo'lgan nozik prokat texnologiyasi bilan qayta ishlanadi va moslik aniqligi 6 g darajasiga etadi, yong'oq bilan bog'lanish darajasini yaxshilaydi va bo'shashishning oldini oladi;

Burr-bepul qirqish: ikkala uchi va ip uchlari o'tkir burmalarsiz qiyshaygan bo'lib, o'rnatish vaqtida tez joylashishni osonlashtiradi va fotovoltaik modullar ramkasi yoki qavslar qoplamasi tirnalishining oldini oladi;

Fotovoltaik yig'ilishga moslash mumkin: novda diametri fotovoltaik qavsning ajratilgan teshigiga aniq mos keladi va tashqi dinamik yuk muhitiga moslashuvchi{0}}tebranish va bo'shashishga qarshi ish faoliyatini yaxshilash uchun bahor yuvgichlar va tekis yuvish mashinalari bilan ishlatilishi mumkin.

III. O'lchamli spetsifikatsiyalar

Mahsulot fotovoltaik tizimlar uchun umumiy xususiyatlarni o'z ichiga oladi va moslashtirilgan ishlab chiqarishni qo'llab-quvvatlaydi. Asosiy o'lchov parametrlari quyidagilardan iborat:

Ip spetsifikatsiyasi: M8, M10, M12, M16, M20 (metrik qo'pol ip), ipning aniqligi 6g;

Rod uzunligi: 20mm-200mm (an'anaviy spetsifikatsiyalar), maxsus uzunliklar fotovoltaik qavslar qalinligi va komponentlarni yig'ish bo'shliqlari bo'yicha moslashtirilishi mumkin;

Ip uzunligi: Ikkala uchidagi ip uzunligi teng, odatda 1,5D-2D (D - ipning asosiy diametri), fotovoltaik modullarning ikki qavatli mahkamlash talablariga javob beradi;

Rod tolerantligi: novda diametri tolerantligi qavs teshigiga aniq mos kelishini ta'minlash va chayqalishdan qochish uchun ± 0,05 mm ichida nazorat qilinadi;

Bosh turi: fotovoltaik qavslarning ixcham yig'ish joyiga moslashgan, yong'oq + kir yuvish mashinasini birlashtirilgan mahkamlash uchun mos keladigan boshsiz dizayn.

IV. Materiallar va ishlash

Quyosh energiyasining uzoq-tashqi makonga xizmat koʻrsatish talablari asosida yuqori ob-havoga-bardoshli va yuqori-materyallar ehtiyotkorlik bilan tanlanadi. Ishlashning asosiy ko'rsatkichlari quyidagilardan iborat:

Asosiy materiallar:

An'anaviy turi: Q235B uglerodli po'lat (ichki qurg'oqchil hududlar uchun mos), 304 zanglamaydigan po'lat (nam va engil korroziyali joylar uchun mos);

Yuqori ob-havoga-bardoshli Turi: 316L zanglamaydigan po'lat (sohil bo'yidagi tuz purkash joylari va namlik yuqori bo'lgan joylar uchun mos), rux infiltratsiyasiga ega uglerodli po'lat + muhrlangan ishlov berish (korroziyaga chidamliligi yaxshilangan);

Mexanik ishlash:

Uzilish kuchi: Q235B 420MPa dan katta yoki unga teng, 304 zanglamaydigan po'lat 520MPa dan katta yoki teng, 316L zanglamaydigan po'lat 550MPa dan katta yoki unga teng;

Chidamlilik kuchi: Q235B 235MPa dan katta yoki unga teng, 304 zanglamaydigan po'lat 205MPa dan katta yoki unga teng, 316L zanglamaydigan po'lat 210MPa dan katta yoki unga teng;

Qattiqlik: HB 207 dan kam yoki unga teng (uglerodli po'lat), HB 217 dan kam yoki teng (zanglamaydigan po'lat), mo'rt sinishni oldini olish uchun ham mustahkamlik, ham qattiqlik bilan;

Atrof-muhitga moslashish: -40 daraja ~ 80 daraja yuqori -past haroratli tsikllarga bardosh bera oladi, ultrabinafsha qarishga chidamli va fotovoltaik elektr stantsiyalarining 25 yillik dizayn xizmat muddati talablariga javob beradi.

V. Yuzaki ishlov berish

Korroziyaga chidamliligini oshirish uchun turli xil tashqi korroziy muhitlar uchun turli sirt ishlov berish sxemalari qabul qilinadi:

Karbonli po'latdan yasalgan material:

Galvanizatsiya bilan ishlov berish: issiq{0}}issiq galvanizatsiya/elektrgalvanizatsiya, galvanizli qatlam qalinligi 85 mkm dan katta yoki unga teng, passivatsiya va muhrlash bilan birgalikda, tuz purkash sinovi 48 soatdan ortiq yoki unga teng;

Sink infiltratsiyasini davolash: Sink infiltratsiyasi qatlami qalinligi 15 mkm dan katta yoki unga teng, tuz purkash testi 120 soatdan ortiq yoki teng, o'rtacha korroziyali muhit uchun mos;

Zanglamaydigan po'latdan yasalgan material:

Pickling va passivatsiya: sirt oksidi qatlamini olib tashlaydi, korroziyaga chidamliligini oshiradi va zanglamaydigan po'latdan tabiiy rangini saqlaydi;

Qum bilan ishlov berish: Mat sirt tuzilishi, muhrlar bilan mosligini oshiradi va fotovoltaik modullarning yorug'lik assimilyatsiya samaradorligiga ta'sir qiluvchi aks ettirishdan qochadi;

Umumiy afzalliklari: Barcha sirt ishlov berish qatlamlari kuchli yopishqoqlikka ega, tushishi oson emas va tashqi shamol va qumning aşınmasına va yomg'ir eroziyasiga qarshi turishi mumkin.

VI. Ilova maydonlari

Mahsulot quyosh fotovoltaik tizimlari uchun maxsus ishlab chiqilgan va turli fotovoltaik elektr stantsiyalari va fotovoltaik{0}}aloqador uskunalarda keng qo'llaniladi. Asosiy dastur stsenariylari quyidagilarni o'z ichiga oladi:

Fotovoltaik modulni yig'ish: quyosh panellari va alyuminiy qotishma qavslar o'rtasidagi mahkamlash aloqasi, komponentlarning barqaror o'rnatilishini va kuchli shamol yuklariga chidamliligini ta'minlash;

Fotovoltaik qavs tizimi: qavs nurlari va ustunlar o'rtasida, ustunlar va poydevor ko'milgan qismlar o'rtasida ulanish, barqaror braketni qo'llab-quvvatlash tizimini qurish;

Fotovoltaik invertorlar / birlashma qutilari: Uskunaning korpuslari va o'rnatish kronshteynlarini mahkamlash, elektr jihozlarining tashqi havoda xavfsiz o'rnatilishini ta'minlash;

Energiya saqlash uskunalarini qo'llab-quvvatlovchi: energiyani saqlash tizimlarining tashqi o'rnatish ehtiyojlariga moslashuvchi fotovoltaik energiyani saqlash akkumulyatori shkaflarini ulash va mahkamlash;

Amaldagi elektr stansiyalari turlari: konsentrlangan fotovoltaik elektr stansiyalari, taqsimlangan fotovoltaik elektr stansiyalari, uyingizda fotoelektr tizimlari, qishloq xoʻjaligi-quyosh qoʻshimchasi/baliqchilik-quyosh qoʻshimcha fotovoltaik loyihalari va boshqalar.
